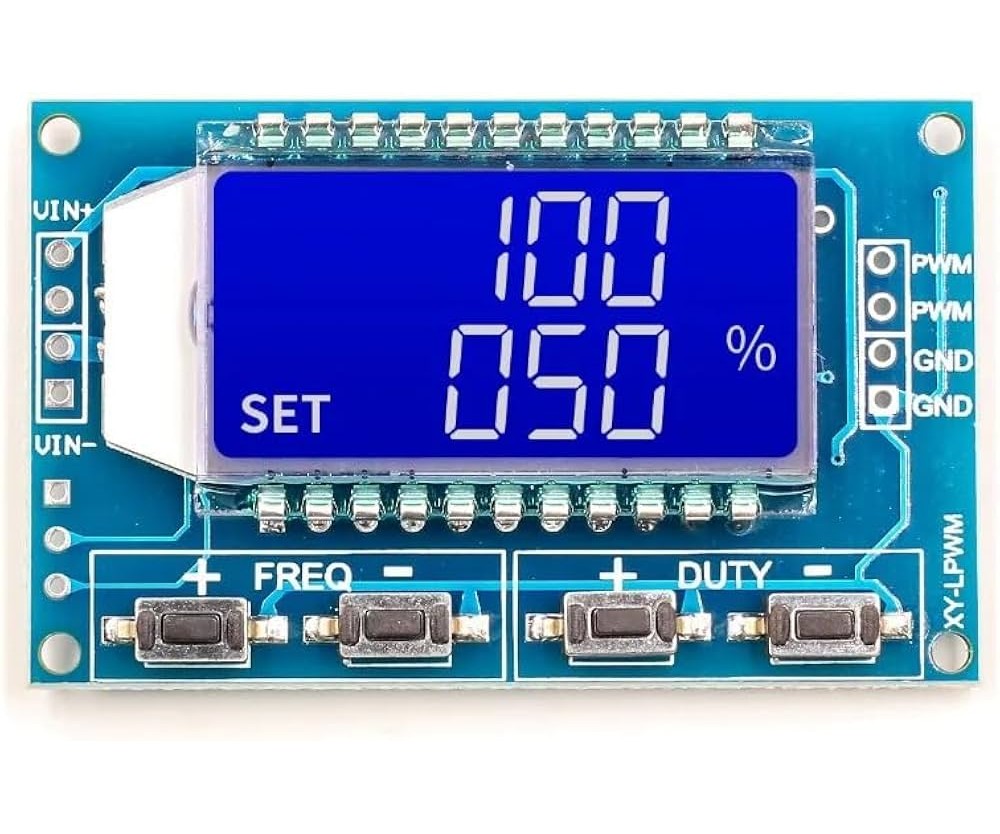

Module générateur de signaux PWM réglable

Fréquence la plage est divisée en quatre, commutation automatique :

1.XXX (sans point décimal) : la plus petite unité est 1 Hz, dans la plage 1 Hz ~ 999 Hz ;

2.X.XX (cent points décimaux) est l'unité minimale de 0,01 Khz, allant de 1,00 Khz à 9,99 Khz ;

3.XX.X (dix en décimal) : l'unité minimale est de 0,1 KHz ; plage 10,0 KHz ~ 99,9 KHz

4.X.X.X (décimal en dix et cent) : l'unité minimale est de 1 Khz ; plage 1KHz ~ 150KHz

par ex. affichage de la fréquence : 100 indique que l'impulsion de sortie PWM de 100 Hz ;

1,01 représente l'impulsion de sortie PWM 1,01K ;

54,1 représente l'impulsion de sortie PWM 54,1 KHz ;

1.2.4 indique que le impulsion de sortie de 124 kHz ;

Plage de cycle de service : 0 à

les paramètres de configuration, mise hors tension.

Paramètres du module :

Tension de fonctionnement : 3,3 ~ 30 V

Plage de fréquence : 1 Hz ~ 150 kHz

La précision de fréquence : dans chaque plage, la précision est d'environ 2 %

de capacité de : courant de sortie d'environ 5 ~ 30 mA
