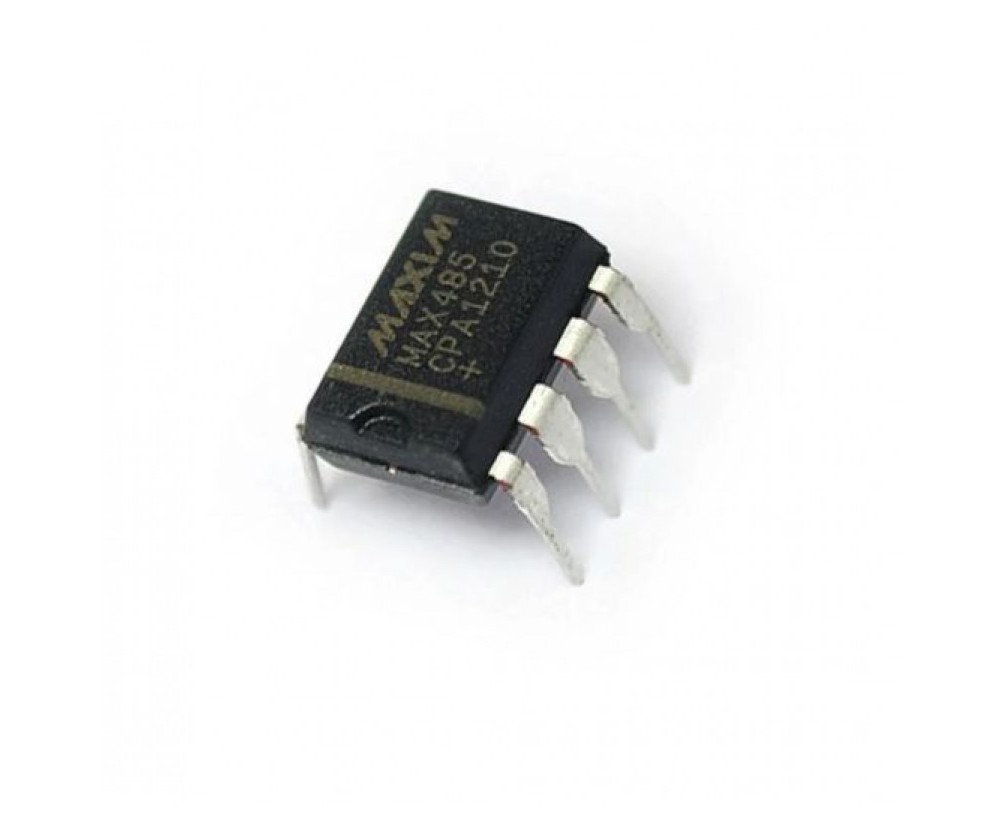

Circuit Intégré MAX485

Émetteurs-récepteurs RS-485/RS-422 à faible consommation, protégés contre les décharges électrostatiques (ESD) de 15 kV et à vitesse de balayage limitée MAX485

Description
Détails du produit

Description générale

Les MAX481E, MAX483E, MAX485E, MAX487E–MAX491E et MAX1487E sont des émetteurs-récepteurs à faible puissance pour les communications RS-485 et RS-422 dans des environnements difficiles. Chaque sortie de pilote et entrée de récepteur est protégée contre les décharges électrostatiques (ESD) de ±15 kV, sans verrouillage. Ces pièces contiennent un pilote et un récepteur. Les MAX483E, MAX487E, MAX488E et MAX489E sont dotés de pilotes à vitesse de balayage réduite qui minimisent les interférences électromagnétiques et réduisent les réflexions causées par des câbles mal terminés, permettant ainsi une transmission de données sans erreur jusqu'à 250 kbps. Les vitesses de balayage des pilotes des MAX481E, MAX485E, MAX490E, MAX491E et MAX1487E ne sont pas limitées, ce qui leur permet de transmettre jusqu'à 2,5 Mbps.

Caractéristiques

♦ Protection ESD : ±15 kV — Modèle du corps humain

♦ Vitesse de balayage limitée pour des données sans erreur

Transmission (MAX483E/487E/488E/489E)

♦ Faible courant de repos :

120 µA (MAX483E/487E/488E/489E)

230 µA (MAX1487E)

300 µA (MAX481E/485E/490E/491E)

♦ Plage de tension d'entrée en mode commun de -7 V à +12 V

♦ Sorties à trois états

♦ Délais de propagation de 30 ns, décalage de 5 ns (MAX481E/485E/490E/491E/1487E)

♦ Duplex intégral et Versions semi-duplex disponibles
